一、產(chǎn)品簡介
　　硅PU運動場地和彈性地板由以下產(chǎn)品組成：
　　1、硅PU彈性地板水泥底漆
　　2、硅PU彈性地板水泥底漆
　　3、硅PU彈性地板彈性層材料：單組分水性材料，環(huán)保無污染。
　　4、硅PU彈性地板加強層材料：單組分水性材料，環(huán)保無污染。
　　5、硅PU彈性地板面層材料：雙組分水性材料，環(huán)保無污染。
　　二、硅PU彈性地板優(yōu)點
　　耐用：
　　1、優(yōu)越耐候性。不會因紫外線、臭氧、雨水及高低溫氣候等環(huán)境改變而褪色、粉化、發(fā)硬、發(fā)軟等現(xiàn)象，并能長期保持其鮮艷的色彩。正常情況下，五年不變色，十年不改彈性的使用時間。
　　2、優(yōu)越的耐磨性能。能保證外觀結構特征恒久穩(wěn)定不變，耐磨性好，能滿足長期高使用頻率之需要。
　　3、抗污性強面層——堅韌、密實，不易被鞋底或其它硬物刮化，可長期保持球場光潔如新。無人看管的球場也適合使用。
　　環(huán)保：
　　硅PU屬單組分PU材料，水是固化劑，不會殘留有害的化學成分，本產(chǎn)品各項指標均達到國家室內裝修衛(wèi)生標準，已取得環(huán)保證書。產(chǎn)品在使用和施工過程中，均不產(chǎn)生有毒有害物質，是一種真正環(huán)保產(chǎn)品。
　　經(jīng)濟：
　　綜合使用成本低，不需特別維護保養(yǎng)，清潔容易，是性價比很理想的產(chǎn)品。適應性強，可任意施工在各種堅實地面上，顏色、厚度任選。瀝青地面可直接鋪設，新舊水泥混凝土地面經(jīng)表面處理后即可鋪設本產(chǎn)品，大大減少了基礎地面處理成本。
　　三、硅PU彈性地板材料同傳統(tǒng)PU材料相比的優(yōu)點：
　　1、直接可以鋪設在新舊混凝土基面上，具有與眾不同的特點；傳統(tǒng)PU必須鋪設在做好防水的水泥基礎上或者是鋪設在瀝青混凝土上。相比較硅PU運動場地材料節(jié)約人工成本和材料成本。
　　2、不會出現(xiàn)開裂鼓泡現(xiàn)象，質量持久穩(wěn)定。
　　3、耐磨耐污。硅PU彈性地板材料是有機硅改性的聚氨酯材料，相對傳統(tǒng)材料具有很好的耐污性能，無論做在室內室外都有很好的耐污性能。
　　4、運動性能。硅PU運動場地材料采用雙層結構設計，上層硬底層柔軟，在起到很好保護作用的同時還提供給運動員很好的啟動性能。傳統(tǒng)PU中涂和面漆都是柔性設計，運動員難以啟動專業(yè)性差。
　　5、水性環(huán)保無污染。硅PU運動場地材料水為固化劑，無毒，無氣味，執(zhí)行國家室內裝修材料環(huán)保標準及衛(wèi)生標準；而傳統(tǒng)PU材料中有害成份MOCA交鏈劑為致癌物質，TDI固化劑是毒性物質，催化劑是有害重金屬鉛、汞等。
　　6、施工簡單，維護方便
　　四、符合《室內用涂料衛(wèi)生標準》

檢驗項目	單位	檢驗依據(jù)	檢驗結果
游離甲醛	Mg/m2.h	分光光度法	0.10
苯	Mg/m2.h	氣相色譜法	0.03
甲苯	Mg/m2.h	氣相色譜法	0.35
二甲苯	Mg/m2.h	氣相色譜法	0.10
總揮發(fā)有機物	Mg/m2.h	氣相色譜法	1.48
可溶性鉛	Mg/m2	原子吸收分光光度法	<5
可溶性鎘	Mg/m2		<5

　　五、施工技術方案
　　（一）硅PU藍球場（水泥基礎層）

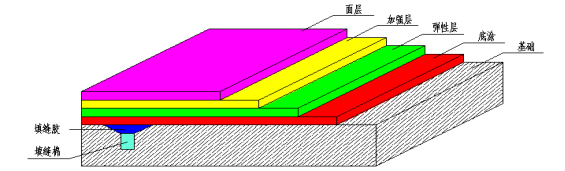

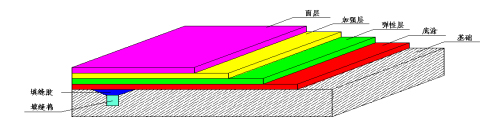

　　分層示意圖
　　技術指標

項目	技術執(zhí)行標準
硬度（邵氏A），度	74
回彈值，%	27
壓縮復原率，%	99.40
拉伸強度，MPa	1.71
斷裂伸長率，%	526
阻燃性，級	1
耐磨性能	≤50
摩擦系數(shù)	0.4-0.7
耐洗刷性（5000次）	無明顯變化

　　施工工藝
　　1、基面處理
　?。?）基礎要求：
　　堅實、平整、無下沉板塊，斷裂縫不超10mm寬，若沒有切割合理溫度縫，必須按新水泥基礎要求切割溫度縫。若基礎有下沉或極不平整、斷裂縫過寬過多等現(xiàn)象，建議重新用瀝青混凝土（＞40mm厚）或水泥混凝土（＞50mm厚）鋪設找平基礎。
　　基礎處理：
　　基本按新水泥混凝土基礎處理方法處理。若基礎有裂縫超過2mm寬的，應用切割機擴寬列6~8mm，按新水泥基礎要求磨縫、填縫；若寬度少于2mm的把縫表面磨成“V”字型，厚度50mm，深度3mm，直接用填縫膠分多道填平即可。（如圖（3）示）
　　2、底漆層材料施工
　　基礎足夠干燥后用專用底涂（TB-201）分多道滾涂于基面，原則以涂刷后基面形成光亮膜為止，不足處必須補涂至足夠為止，（底涂的作用為滲透進基礎的微細孔內，固化后起堵塞地下水氣及加固基面；形成光亮膜是保證基礎的微細孔完全堵塞），應避免在烈日下或基礎溫度較高情況下（>450C）施工以保證底涂漆的滲透性（無霧雨天氣的早上或傍晚較適宜）。在基礎表面強度<C20或表面較松散時，可用TB-201加1倍稀釋劑（二甲苯或醋酸乙酯）稀釋后厚涂于基面（增強其滲透性，增加TB-201滲入深度）直到表面形成光亮膜為止，使基礎表面得以達到施工要求。
　　3、彈性層材料施工
　　彈性層施工前應仔細檢查確認基礎處理完后方能進行彈性層施工，彈性層為單組份材料，只需用稀釋劑調節(jié)合適施工稠度，用齒刮板涂于基面，每道涂刮厚度不能超過2.0mm，每道涂刮時間間隔以前一道干固為準（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。涂刮時注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑以保證表面流平。若氣溫較低（＜10℃＝以及相對濕度較低（＜60%＝，需加入（3~8%）水攪拌均勻后涂刮，以加速材料固化，減少間隔時間，具體加水量視現(xiàn)場天氣而定，應避免在猛烈陽光照射下施工。彈性層干固后，用積水法測試表面平整度，積水處用TB-002修補平整，表面若有粒狀雜物或堆積處需用磨機或其它工具修整平后才能進行加強層施工。
　　4、加強層材料施工
　　加強層為單組份材料，施工方法與彈性層一致。若加強層設計較?。ㄐ∮?mm）,齒刮涂刮難以流平的，可用膠刮板分多道刮涂，必須保證刮涂后表面光滑平整。在施工過程中若有雜物混入或刮涂有不平整處需修整平滑后才能進行面層施工。
　　5、面層施工：
　　面層為雙組份水性材料，必須按規(guī)定比例（A組：B組=9：1（重量比））把兩組份充分攪拌均勻，（配比不準會影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（以重量計算，根據(jù)現(xiàn)場實際情況而定）。用專用噴槍分多道噴涂于加強層面上。需表面粗糙的加入專用砂進行噴涂便可。溫度低于5℃不適宜施工，施工后保持10小時無水浸泡。
　　6、劃線
　　按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆涂刷于美紋紙間，待表面干后撕掉美紋紙。面層為雙組份材料，必須按規(guī)定比例（A:B＝9：1）把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，第一道可加面層專用砂涂刷，以防滲邊。
　　7、注意事項：
　　a、調配材料時必須稱量準確并攪拌均勻。
　　b、施工整過程每一道工序施工前必須保持表面清潔。
　　c、室內場地必須保證良好的通風效果。
　　d、場地鋪設后需保持5天以上才能投入使用。
　　本指引只為使用硅PU材料所提供指導性質，現(xiàn)場施工某些細節(jié)需按現(xiàn)場情況妥善處理。
