地坪塑性收縮開(kāi)裂介紹：

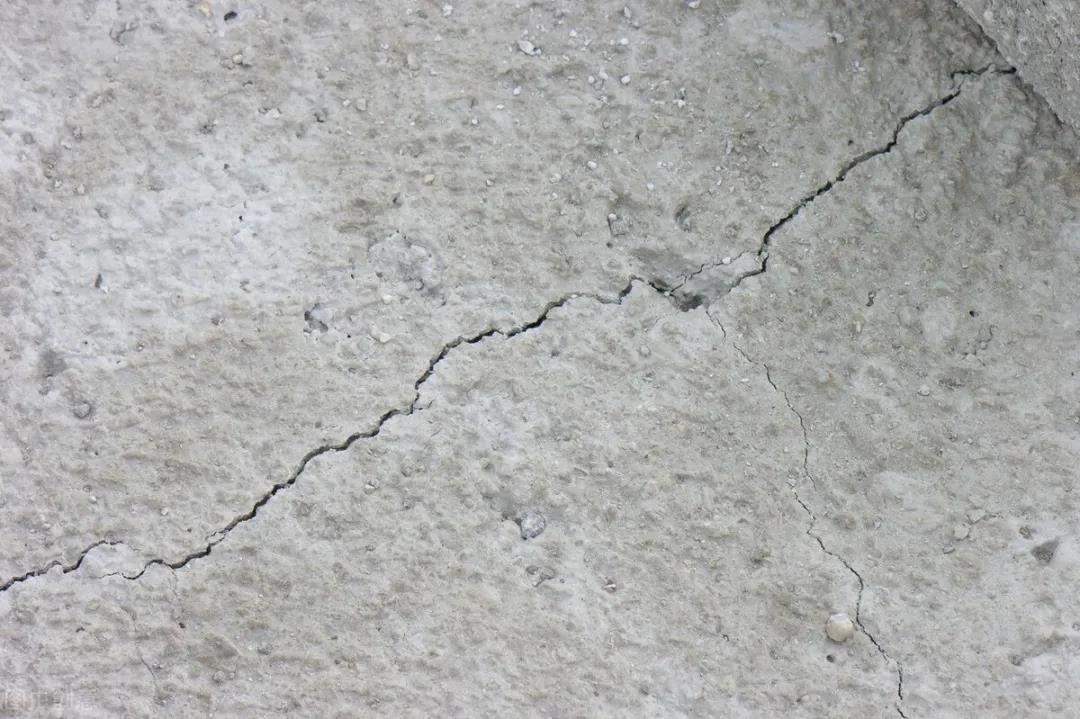

        地坪塑性收縮開(kāi)裂是地坪裂縫中的一類(lèi)，這類(lèi)裂縫一般出現(xiàn)在新澆筑的混凝土表面做抹面施工時(shí)，或做完抹面施工短時(shí)間內(nèi)，常見(jiàn)形狀有平行排列狀與雞爪狀，裂縫間距在0.3m-1m之間，深度在12mm左右，擴(kuò)展可能性小，并不影響混凝土自身結(jié)構(gòu)與強(qiáng)度，但對(duì)地坪美觀影響較大。

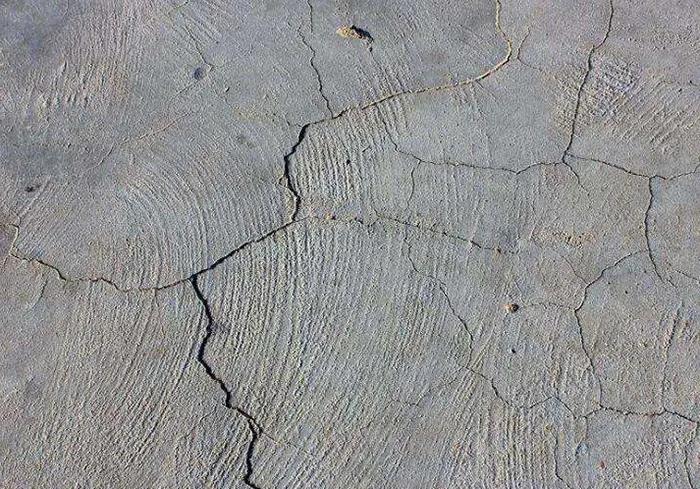

地坪塑性收縮開(kāi)裂產(chǎn)生的原因：

1.溫度過(guò)高：混凝土澆筑成型施工過(guò)程中表面失水速度大于泌水速度是產(chǎn)生地坪塑性開(kāi)裂的主要原因，當(dāng)環(huán)境溫度或混凝土溫度過(guò)高時(shí)會(huì)造成混凝土表面水分蒸發(fā)過(guò)快，進(jìn)而導(dǎo)致表面失水后干燥收縮。

2.濕度下降：在施工過(guò)程中溫度不變或增加，而相對(duì)濕度大幅度下降，同樣會(huì)導(dǎo)致混凝土表面因失水而干燥收縮，溫度較低且相對(duì)濕度較高時(shí)，混凝土凝固硬化的時(shí)間延長(zhǎng)，若是養(yǎng)護(hù)不當(dāng)亦會(huì)導(dǎo)致開(kāi)裂。

3.風(fēng)速過(guò)強(qiáng)：在施工過(guò)程中風(fēng)速過(guò)強(qiáng)，表面混凝土的收縮程度大于內(nèi)部混凝土的收縮程度，便會(huì)如風(fēng)干的土壤一樣出現(xiàn)裂縫。

小總結(jié)，任何造成混凝土表面蒸發(fā)速度加快、凝固硬化速度減慢與泌水量降低的因素都會(huì)導(dǎo)致塑性開(kāi)裂的產(chǎn)生，除了環(huán)境因素外，養(yǎng)護(hù)與混凝土材料本身的因素也會(huì)對(duì)開(kāi)裂造成一定影響。

預(yù)防與減少地坪塑性收縮開(kāi)裂產(chǎn)生的方法：

1.控溫：高溫季節(jié)，工期較充裕條件下可安排在上午與下午溫度相對(duì)較低的時(shí)間段施工，盡量減少在太陽(yáng)下施工，戶(hù)外施工可搭建棚頂或給混凝土遮陰，溫度低于5℃時(shí)混凝土普遍凝固困難需停止施工。

2.控濕：混凝土澆筑之前濕潤(rùn)基層與膜殼以減少吸水，或增加防潮層起相同效果，環(huán)境相對(duì)干燥時(shí)人工加濕，與混凝土表面噴灑緩蒸發(fā)劑，形成的單分子保護(hù)膜可以減緩混凝土的干化速度。

3.阻風(fēng)：有需求且有條件的情況下，可在混凝土周?chē)蝻L(fēng)口位置搭建臨時(shí)的擋風(fēng)墻面，阻隔風(fēng)經(jīng)過(guò)的途徑以減弱風(fēng)速。

4.養(yǎng)護(hù)：不間斷、及時(shí)且正確地進(jìn)行養(yǎng)護(hù)是減少地坪塑性收縮開(kāi)裂最簡(jiǎn)單、有效的手段。對(duì)混凝土做抹面與磨光施工時(shí)應(yīng)快速，抹面結(jié)束后安排養(yǎng)護(hù)，若遇工期延長(zhǎng)，用保濕膜覆蓋混凝土表面。

5.選材：當(dāng)使用活性骨料時(shí)，骨料中的硅與水泥中的堿發(fā)生反應(yīng)，可能會(huì)導(dǎo)致非正常膨脹，從而引發(fā)大量的網(wǎng)狀裂縫。選料時(shí)選擇堿含量低的水泥，以可避免材料因素導(dǎo)致的開(kāi)裂。

此文章來(lái)源于地坪信息網(wǎng)。
